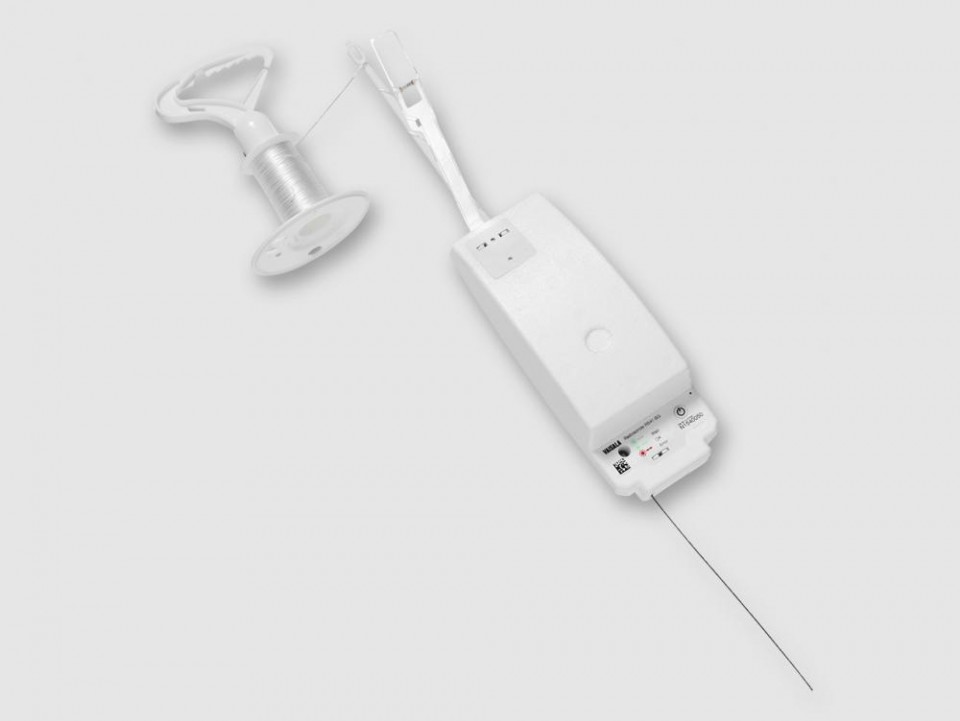

RS41-SG
Radiosonda
La Radiosonda Vaisala RS41-SG garantisce misure precise ed affidabili.
Il sensore di temperatura di cui è dotata la radiosonda è estremamente stabile, sfruttando una resistenza lineare in platino; le ridotte dimensioni del sensore grantiscono tempi di risposta veloci e un errore da radiazione solare ridotto. Il sensore di temperatura incorpora inoltre una protezione efficace dal raffreddamento da evaporazione, fenomeno a cui sono occasionalmente soggete le radiosonde uscendo dalle nuvole.
Il sensore di umidità integra elementi sensibili ad umidità e temperatura, per forinire caratteristiche uinche: prima del lancio, il ricondizionamento automatico del sensore di umidità rimuove con efficacia eventuali contaminanti chimici e garantisce una precisione della misura del tasso di umidità eccellente. Il sensore di temperatura integrato viene utilizzato per compensare in tempo reale gli effetti della radiazione solare, risultando in misure estremamente precise. La funzione di riscaldamento garantisce invece un'azione di de-icing attiva ed efficace quando la radiosonda si ritrovi a viaggiare in strati con condizioni che favoriscono la formazione di ghiaccio. Il sensore di umidità è estremamente preciso durante tutto il range di misura e ha tempi di risposta molto veloci per rilevare i più lievi cambiamenti.
Le attività di controllo a terra pre-lancio includono diversi step: controllo della temperatura, ricondizionamento del sensore di umidità, controllo dell'umidità e settaggio dei parametri della radiosonda. Il controllo viene svolto prima del lancio utilizzando il Ground Check Device RI41, operato dal software MW41.
La velocità e direzione del vento, l'altitudine e la pressione atmosfericha vengono derivate dalle misure di velocità e posizione del ricevitore GPS di cui è dotata la Radiosonda RS41-SG. Altitudine e pressione atmosferica vengono calcolate grazie all'uso dei satelliti in combinazione con correzioni differenziali effettuate dalla stazione a terra MW41. Il calcolo della pressione sfrutta anche le misure di temperatura ed umidità della radiosonda. Il vento viene calcolato in maniera indipendente, basandosi su cambi di frequenze del vettore satellitare.
La Radiosonda RS41-SG vanta una trasmissione dati comprovata tra radiosonda e ricevitore fino a 350 km; tale distanza è sufficiente per qualsiasi attività di radiosondaggio.
I sensori di temperatura ed umidità della radiosonda vengono calibrati in accordo a standard tracciabili al Sistemi Internazionale e le incertezze di misura vengono stimate rispettando le raccomandazioni del Joint Committee for Guides in Metrology, 100:2008.
Utilizzando lo svolgitore, i sensori vengono posizionati automaticamente nella posizione ideale per il radiosondaggio; dato che lo svolgitore è separato dalla radiosonda, lo stesso può essere fissato sul pallone in anticipo, per velocizzare le attività di preparazione del lancio.
La Radiosonda RS41-SG è dotata di interfaccie seriali per sensori aggiuntivi, come l'interfaccia per ozono OIF411; è possibile connettere altri sensori dotati di protocollo Xdata.
Specifiche Tecniche
| Measurement cycle | 1 s |
| Temperature sensor | Platinum Resistor |
| Temperature measurement range | +60...-90 °C |
| Temperature measurement resolution | 0.01 °C |
| Temperature measurement response time (63.2% 6 m/s flow, 1000 hPa) | 0.5 s |
| Temperature measurement stability (1 year / 3 years) | <0.05 °C / <0.1 °C |
| Temperature measurement repeatability in calibration | 0.1 °C |
| Temperature measurement combined uncertainty after ground preparation | 0.2 °C |
| Temperature measurement combined uncertainty in sounding <16 km | 0.3 °C |
| Temperature measurement combined uncertainty in sounding >16 km | 0.4 °C |
| Temperature measurement reproducibility in sounding (>100 hPa) | 0.15 °C |
| Temperature measurement reproducibility in sounding (<100 hPa) | 0.30 °C |
| Humidity sensor | Thin-Film Capacitor |
| Humidity measurement range | 0...100% RH |
| Humidity measurement response time (6 m/s, 1000 hPa, +20 °C) | <0.3 s |
| Humidity measurement response time (6 m/s, 1000 hPa, -40 °C) | <10 s |
| Humidity measurement repeatability in calibration | 2% RH |
| Humidity measurement combined uncertainty after ground preparation | 3% RH |
| Humidity measurement combined uncertainty in sounding | 4% RH |
| Humidity measurement reproducibility in sounding | 2% RH |
| Pressure | Calculated from GPS |
| Pressure measurement range | From surface pressure to 3 hPa |
| Pressure measurement resolution | 0.01 hPa |
| Pressure measurement combined uncertainty / reproducibility in sounding (>100 hPa) | 1.0 hPa / 0.5 hPa |
| Pressure measurement combined uncertainty / reproducibility in sounding (100-10 hPa) | 0.3 hPa / 0.2 hPa |
| Pressure measurement combined uncertainty / reproducibility in sounding (<10 hPa) | 0.04 hPa / 0.04 hPa |
| Geopotential height | Calculated from GPS |
| Geopotential height measurement range | From surface to 40.000 m |
| Geopotential height resolution | 0.1 gpm |
| Geopotential height combined uncertainty in sounding | 10.0 gpm |
| Geopotential height reproducibility in sounding | 6.0 gpm |
| Wind speed measurement uncertainty | 0.15 m/s |
| Wind speed measurement resolution | 0.1 m/s |
| Maximum reported wind speed | 160 m/s |
| Wind direction measurement uncertainty | 2° |
| Wind direction measurement resolution | 0.1° |
| Transmitter type | Synthesized |
| Frequency band | 400.15-406 mHz |
| Tuning range | 400.16-405.99 mHz |
| Maximum transmitting range | Up to 350 km |
| Frequency stability, 90% probability | ±2 kHz |
| Deviation, peak-to-peak | 4.8 kHz |
| Emission bandwidth | According to EN 302 054 |
| Output power (high-power mode) | Min. 60 mW |
| Sideband radiation | According to EN 302 054 |
| Modulation | GFSK |
| Data downlink | 4800 bit/s |
| Frequency setting | Wireless with ground check device |
| GPS receiver number of channels | ≥48 |
| GPS receiver frequency | 1575.45 mHz, L1 C/A code |
| GPS receiver cold start acquisition time | 35 s (nominal) |
| GPS receiver reacquisition time | 1 s (nominal) |
| GPS receiver correction | Differential |
| GPS receiver reporting resolution of lat, lon position values | 1e-8° |
| Power-up | Wirless with ground check device or with switch |
| Factory calibration | Store on Flash memory |
| Battery | 2 pcs AA-size Lithium cells |
| Operating time | >240 min |
| Weight EPS / plastic covers | 80 g / 109 g |
| Body dimensions (L x W x H) | 155 x 63 x 46 mm |
| Sensor boom bent dimensions (L x W x H) | 282 x 63 x 104 mm |
| Unwinder material of the string | Non-UV treated polypropylene |
| Unwinder tenacity | <115 N |
| Unwinder length of the string | 55 m |
| Unwinder unwinding speed | 0.35 m/s |
| Unwinder weight | 25 g |
Per maggiori dettagli sul prodotto, download aggiuntivi, FAQ, accessori ed esempi di applicazioni visitare il sito del produttore alla pagina RS41
