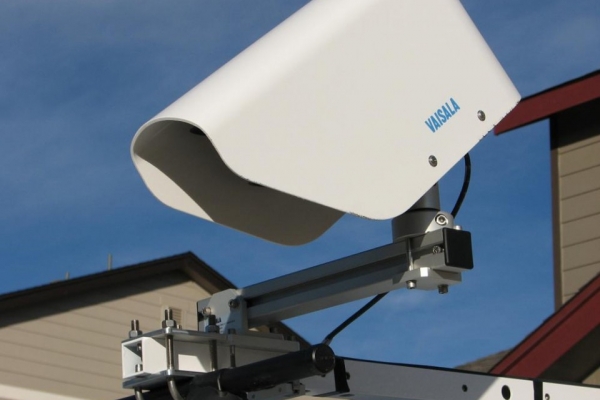

DSC111

Sensore Remoto di Stato del Manto Stradale

Il Sensore Remoto DSC111, grazie al principio di misura spettroscopica, è in grado di fornire misure molto precise della quantità di acqua, ghiaccio o neve depositati sul manto stradale; acqua e ghiaccio vengono misurati in maniera indipendente, permettendo al sensore di fornire dati molto precisi sullo stato della superficie.

Il sensore DSC111 fornisce una misura precisa della presenza di cristalli di ghiaccio molto prima che gli stessi rendano la superficie scivolosa; sarà quindi possibile monitorare con attenzione tutti gli elementi che rendono pericolosa la guida per decidere le azioni appropriate da intraprendere. In aggiunta, lo strumento è in grado di effettuare misure di visibilità configuradosi come soluzione utile, compatta ed a basso costo per la misura del MOR (meteorological optical range); il sensore è quindi in grado di rilevare condizioni di scarsa visibilità senza alcuna componente hardware aggiuntiva.

Sensori addizionali possono essere collegati al DSC111, per creare una piccola Stazione Meteo stand-alone; la stazione sarà in grado di gestire dati quali:

  • Temperatura del manto stradale e dell'aria
  • Umidità relativa
  • Tempo presente
  • Visibilità
  • Direzione e velocità del vento
  • Pressione atmosferica

Installare il sensore è molto semplice, dato che non viene richiesto il taglio dell'asfalto; il sensore va installato su di un palo di supporto o su di una struttura pre-esistente in prossimità della strada; può inoltre essere installato su di una stazione Vaisala RWS200 o nei modelli precedenti della precedente generazione ROSA.

Il sensore DSC111 supporta i seguenti sensori/strumenti Vaisala:



Specifiche Tecniche

Measuring distance with visibility observation disabled 2...15 m
Measuring distance with visibility observation enabled 8...15 m
Installation angle from the horizontal line 30...80° (35...65° recommended)
Measuring area Ø 20 cm at 10 m
Water layer thickness observation range 0.00...2 mm
Ice layer thickness observation range 0.00...2 mm
Snow coverage thickness observation range 0.00...10 mm
Resolution 0.01 m
Level of grip measurement range 0.01...1.00
Level of grip resolution 0.01 units
Reported surface states (Vaisala classes) Dry, Moist, Wet, Frost, Snow, Ice, Slush
Operating humidity range 0...100% RH
Visibility observation range (MOR) 10...2000 m
Visibility resolution 1 m
Visibility accuracy (fog and snowfall) ±20% (average)
Visibility response time 60 s
Input voltage 9...30 VDC
Average power consumption, above -10 °C 1.2 W
Average power consumption, below -10 °C Max. 1.9 W
Average power consumption, with lens heating on 0...4 W, user-adjustable
Connectors 3 x M12 (5 pins) / RS-232 male / RS-485 and power our for DST111, female / RS-485 and power in, male
Communication interface RS-485 isolated, RS-232
Sensor support DST111, PWD10/12/20/221 WXT530, HMP155
Operating temperature range -40...+60 °C
Operating humidity range 0...100% RH



Per maggiori dettagli sul prodotto, download aggiuntivi, FAQ, accessori ed esempi di applicazioni visitare il sito del produttore alla pagina DSC111

Data Sheet DSC111 White Paper - Non Intrusive Road Weather Sensors
